FIR真空系統成功應用于協創(chuàng )磚瓦雙真空擠出機
FIR真空系統成功應用于協創(chuàng )磚瓦雙真空擠出機。
替代先應用的水封真空泵，滑閥真空泵，德國B(niǎo)ECKER，BUSCH真空泵。
該用戶是一家在浙江頗有規模和歷史的專業的新型建材生產商，生產中主要設計是浙江協創(chuàng )雙真空硬塑擠出機。真空度要求高于-0.092Mpa

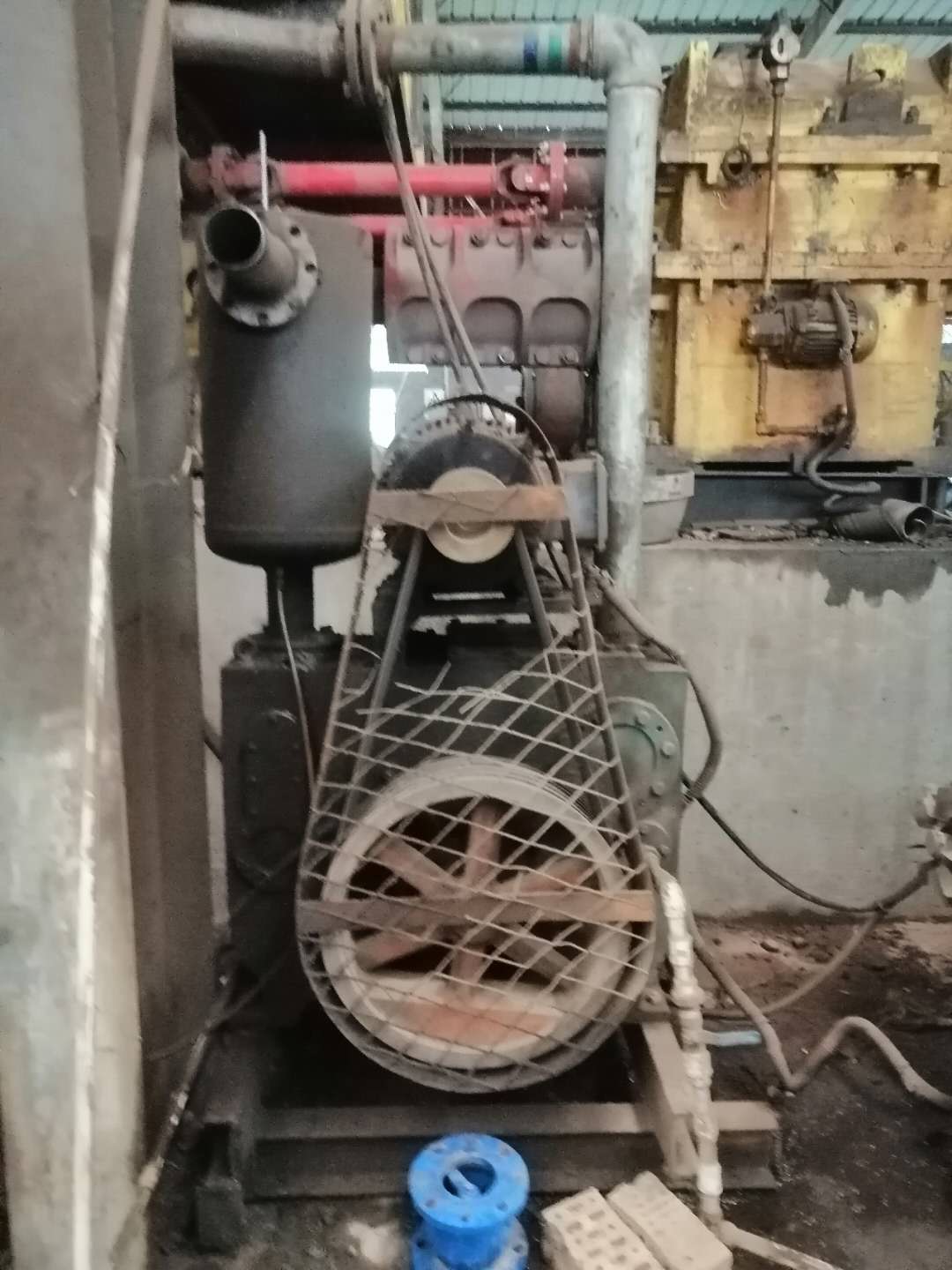

先使用的水封皮帶傳動真空泵，存在水污染，夏天水溫高，氣蝕嚴重，抽速和真空下降。冬天溫度低，存在結冰危害。還存在水污染和生銹和結垢問題。

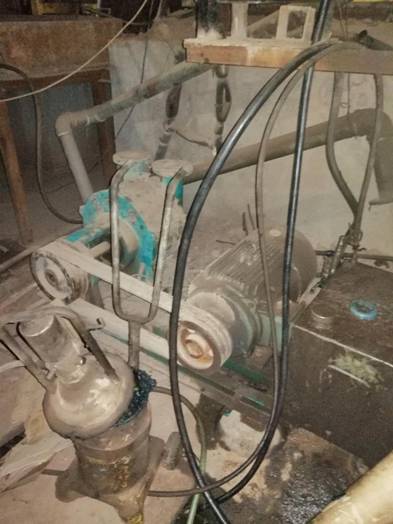

隨后客戶選用了油封的滑閥真空泵，該真空泵真空度高，適合熱處理鍍膜等中真空應用。
油箱小，排氣過濾器小，不適合大入口壓力下工作，工作溫度高，排氣阻力大。排水蒸汽能力差。
用戶在使用國產真空泵多年后發現水封泵和油封泵都不滿意，轉而選用德國產真空泵。

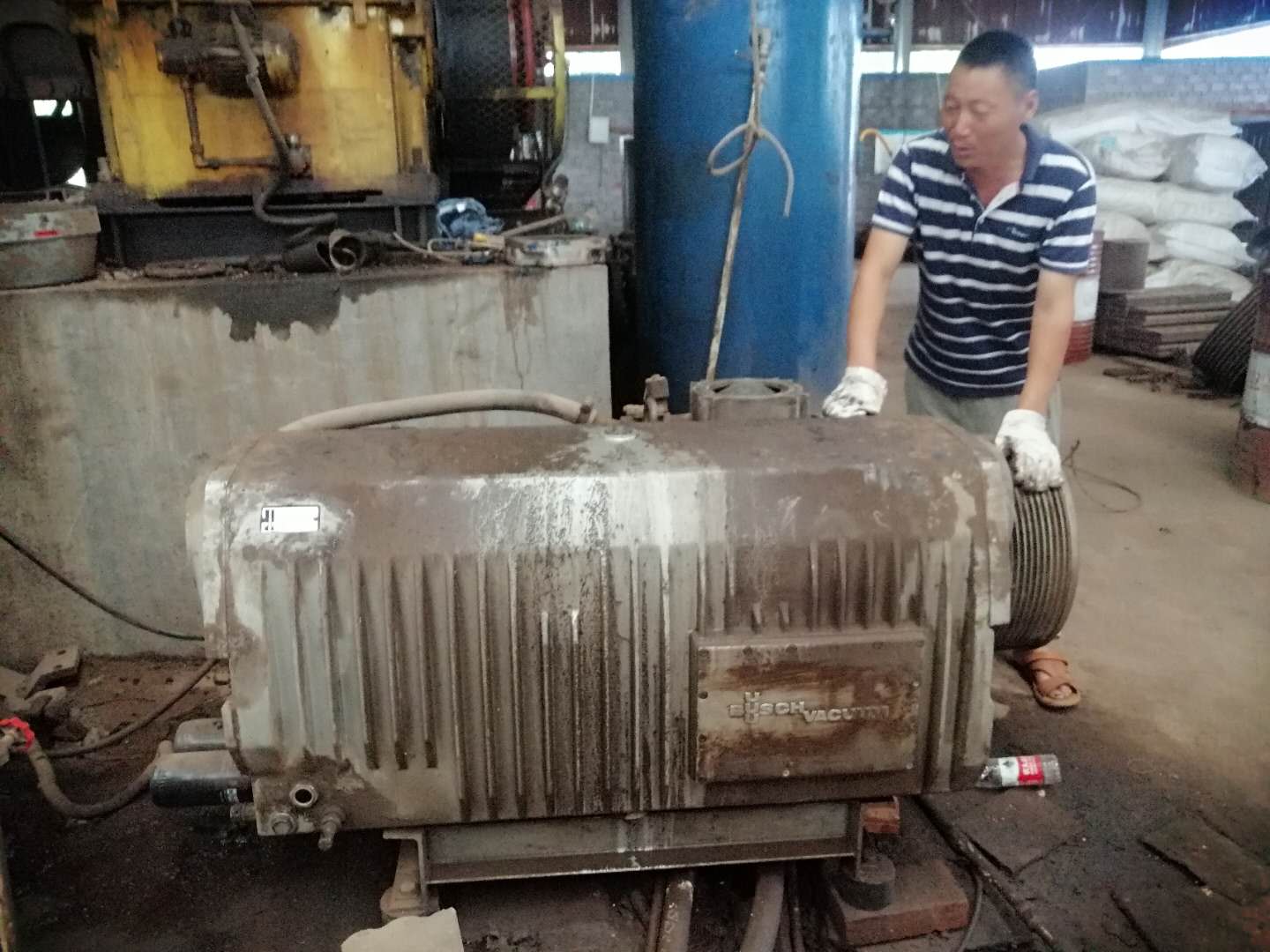

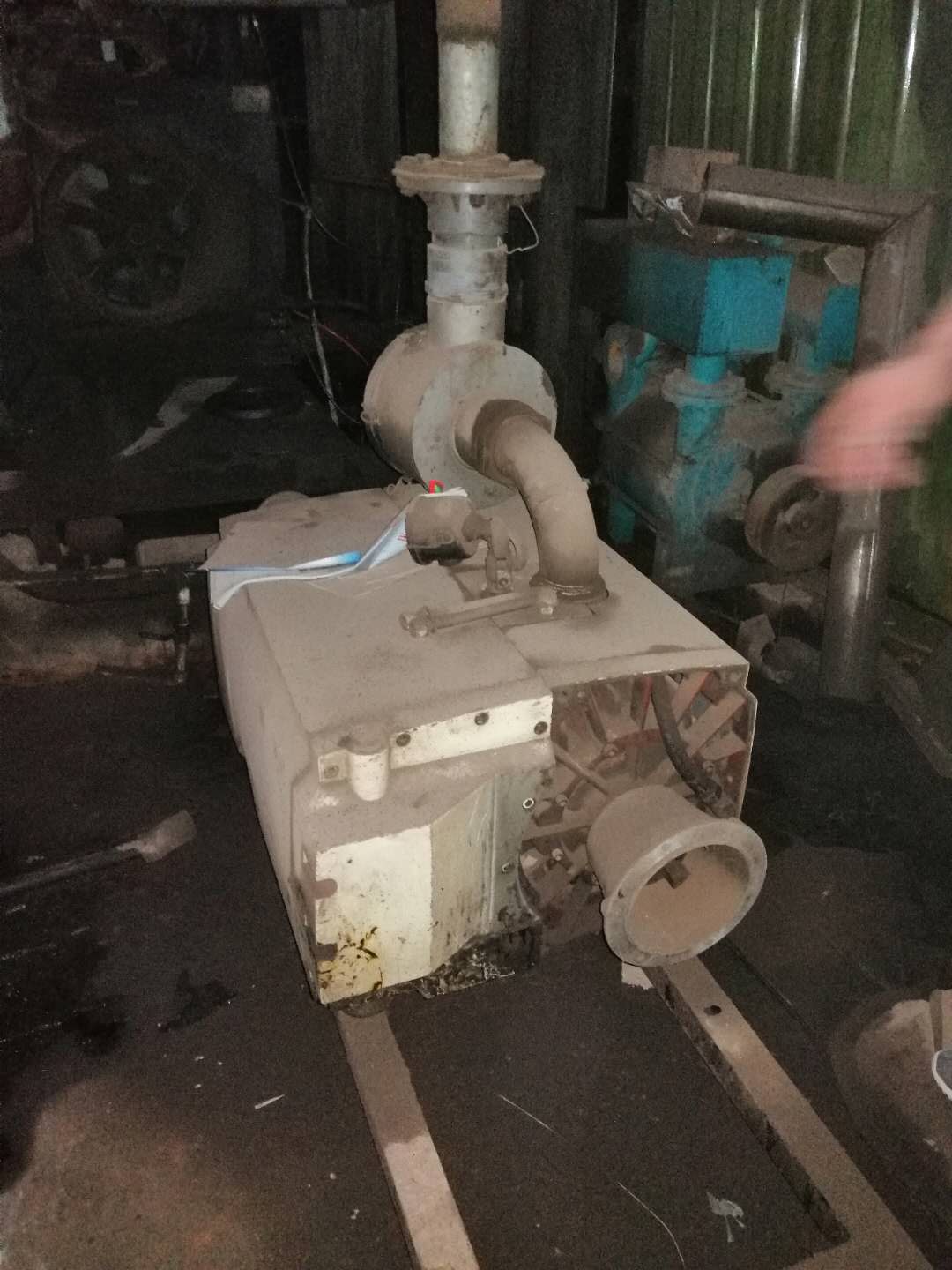

這二款真空泵，上圖二款分別為德國B(niǎo)ECKER 15KW和德國B(niǎo)USCH R5 1000,22KW的單級油封旋片泵，使用中工作溫度高，換油周期短，使用費用很高。由于排水能力強需要高溫才可以，但這是很矛盾的。真空泵處在惡劣的工作環境下，雖為德國真空泵也不堪承受。該二款真空泵運行噪聲極大。潤滑油嚴重變質。
一年需要更換150升油，8個油濾芯，16個排氣濾芯，一個進氣濾芯，一年保養所需的費用高達：25000元。
 |
 |
2020年夏季，由于FIR真空系統的設計者之前是德國B(niǎo)USCH上海技術經理的緣故，該用戶經過朋友介紹認識了我們，希望我們對他們高價買來的德國B(niǎo)ECKER和BUSCH R5 1000單級旋片真空泵進行維修，經過檢查，該真空泵泵體和旋片嚴重磨損，油箱內存在嚴重積碳和油泥。已經接近報廢，采購原裝配件的話，維修費用高達數萬。
根據我們多年在真空應用領域積累的經驗和知識，我們認為目前該應用領域理想和經濟的真空泵是FIR液環油封真空系統。

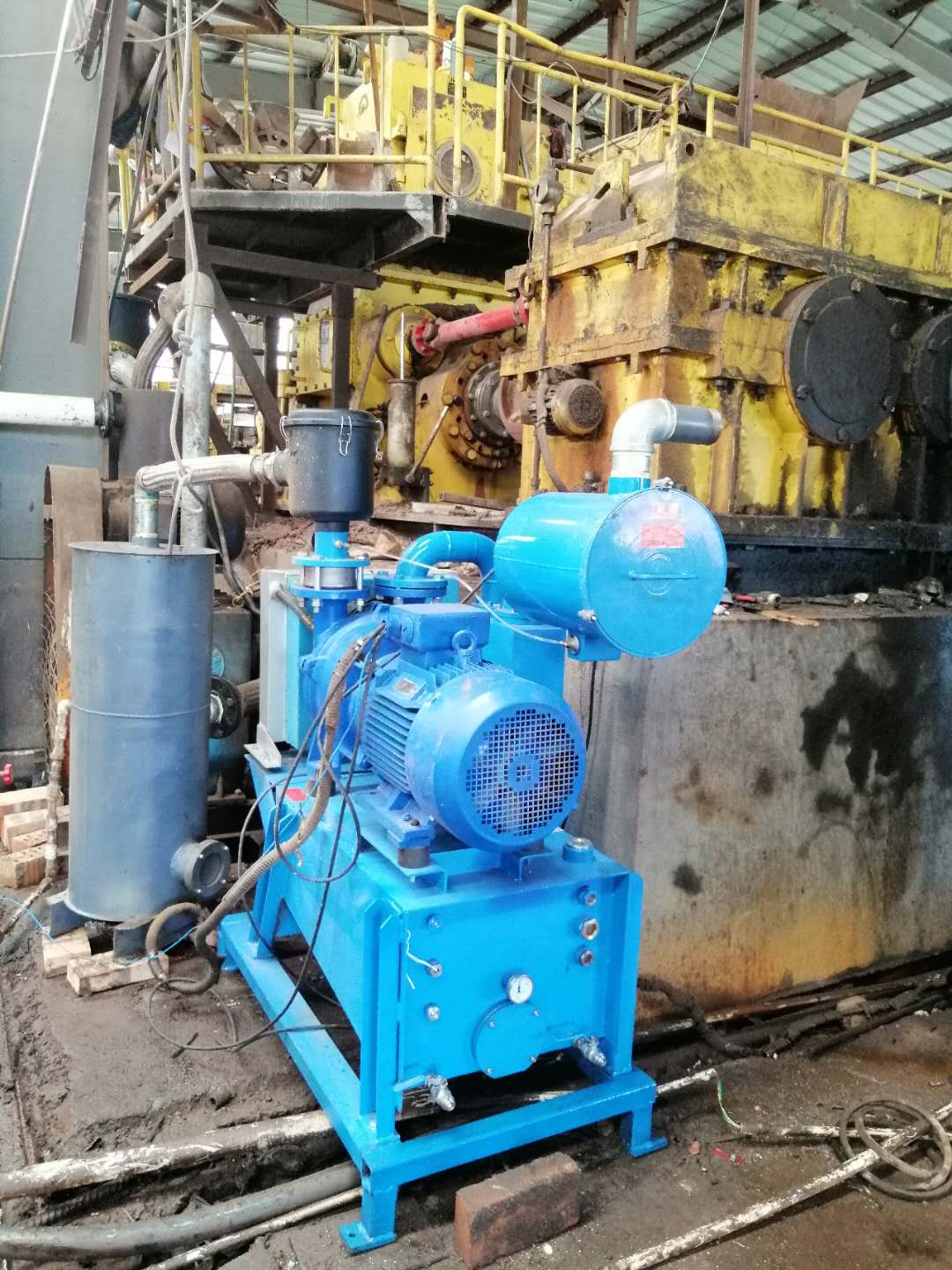

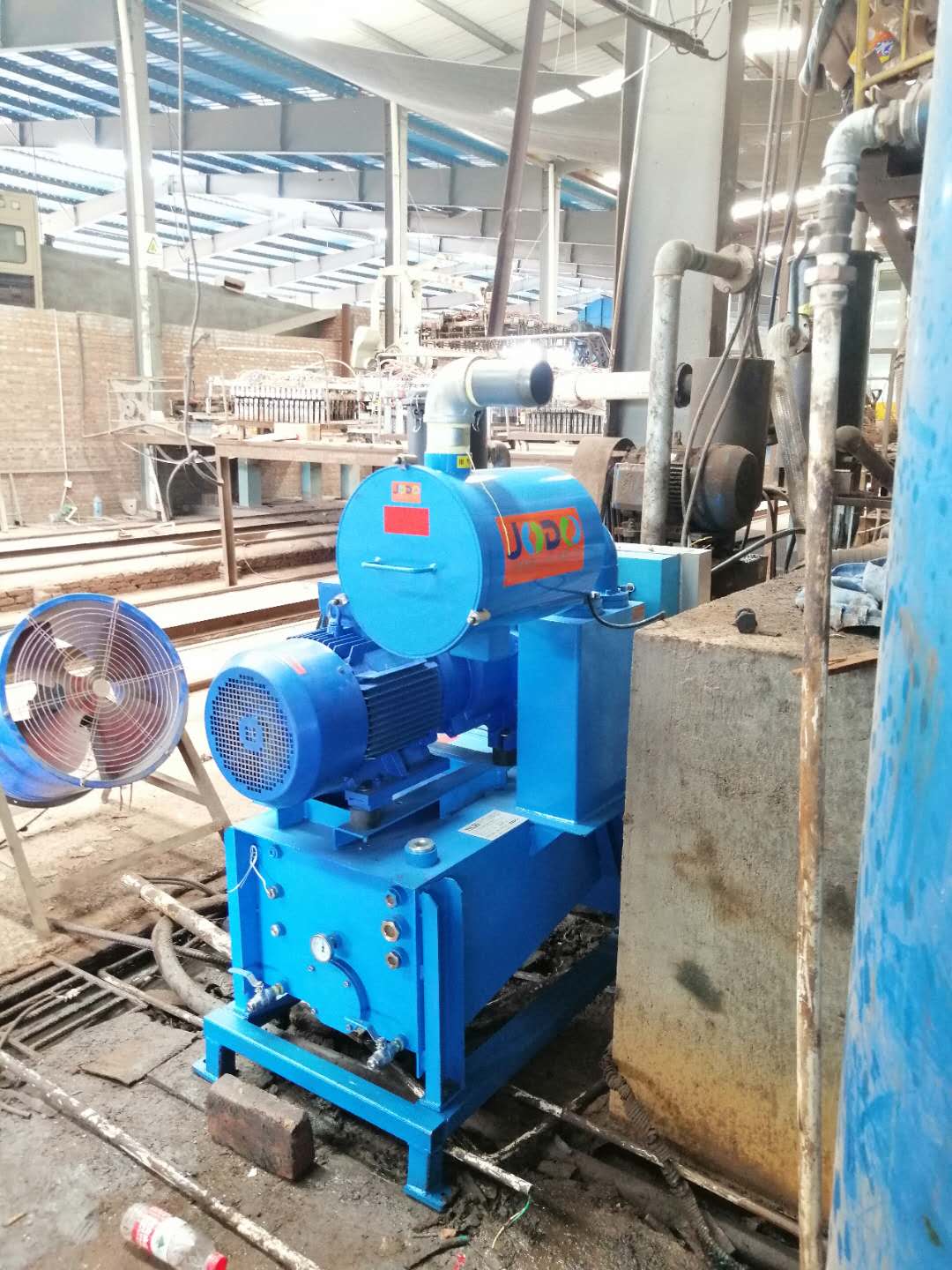

FIR油封液環真空系統，結構簡單，離心液環原理真空泵，不銹鋼堅固的葉輪和泵體不接觸，沒有金屬摩擦。采用一定粘度的循環油為工作介質，只是密封作用。對工作液的要求不高。
循環油的飽和蒸汽壓力低，不會(huì )在真空狀態下蒸發，所以不存在氣蝕，蒸發，允許的工作溫度可以達到90度。
該真空系統針對擠出機環境工況加大了風冷散熱器的面積，有效降低的溫升。溫升低于30度。當環境溫度高達40度時，真空系統的油溫只有70度。有效延長了循環油的壽命，換油周期可達5000工作小時以上。
加大的且有大傾斜角度的油箱設計，使得一定的過多的凝結水沉積在油箱底部，便于排放。
真空系統入口加裝了固液分離器，免得大顆粒的泥巴粉塵和液體進入真空系統。真空泵入口還安裝有防水型聚酯濾芯，過濾精度達到5微米。由于安裝了前置粉塵分離器也不至于入口的精密聚酯濾芯堵塞。延長維護周期。
真空系統排氣口安裝了高效的超大面積的排氣油煙過濾器，排放小于3ppm，完全符合排放標準。延長維護周期。
真空系統設置了排氣壓力表，工作液溫度表，進氣真空表，使得維護保養者對真空系統的運行狀態一目了然?？梢灾贫ㄝ^為精準的維護計劃。
由于精準的判斷，我們只選用了11KW的真空系統，真空系統真空度達到98.5%。正常運行時低于-0.092mpa。完全滿足了用戶需求。還達到了節能減排的功效。由于該真空系統的維護周期長達一年，一年里只需要更換一個進氣濾芯，一個排氣濾芯，更換真空泵油100L，總計費用：只需5000元。
用戶安裝了該設備后，上門維護的工程師駐廠三天，對該真空系統的特性，維護要點做了詳細介紹。
使用僅一周后，該用戶廠長就給了我們較好的評價。他向我們介紹了他們鎮上周邊的用戶。
